But do prowadnicy windy: przewodnik po rodzajach, wyborze i porównaniu

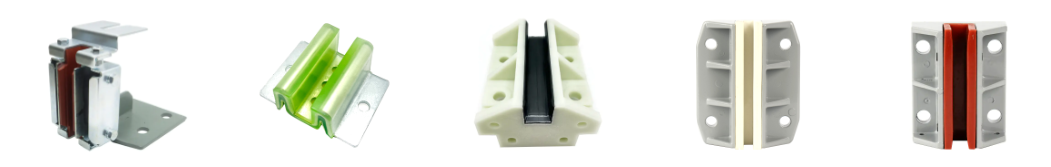

Typowe typy i cechy

Prowadnice ślizgowe wind są ogólnie pogrupowane według sposobu, w jaki amortyzują nierówności szyny oraz materiału wykładziny zastosowanego w punkcie styku. Wybór jednego z tych typów wpływa na komfort jazdy, poziom hałasu i częstotliwość wymiany wykładziny, dlatego zrozumienie różnic jest praktycznym pierwszym krokiem dla każdego nabywcy części do wind.

Materiał wykładziny jest jedną z najważniejszych cech każdego typu, ponieważ bezpośrednio określa zachowanie w zakresie tarcia, poziom hałasu i stopień zużycia. Typowe materiały wykładzinowe obejmują standardowy nylon, samosmarujący nylon z olejem i polioksymetylen (POM), każdy zapewniający inną równowagę między odpornością na zużycie, tłumieniem hałasu i efektywnością kosztową. Wybór właściwej kombinacji rodzaju buta i materiału wyściółki zazwyczaj zależy od prędkości windy, masy wagonu i stanu szyn, co omówiono bardziej szczegółowo w poniższej sekcji dotyczącej wyboru.

Zasada działania i struktura

Przesuwny ślizg prowadzący windy działa poprzez utrzymywanie ciągłego kontaktu pomiędzy wymienną wkładką a szyną prowadzącą, gdy kabina lub przeciwwaga porusza się pionowo, ograniczając ruch boczny, jednocześnie umożliwiając swobodny ruch w pionie. Konstrukcja jest celowo prosta, co jest jednym z powodów, dla których ślizgowe prowadnice pozostają niezawodnym i szeroko stosowanym elementem w branży dźwigowej.

Podczas pracy kanał stykowy szyny owija się wokół główki szyny prowadzącej w kształcie litery T, a wykładzina pochłania tarcie na wszystkich powierzchniach styku podczas ruchu samochodu. W konstrukcjach sprężynowych element sprężynowy umożliwia lekkie przesuwanie się wykładziny do wewnątrz i na zewnątrz, kompensując niewielkie niewspółosiowości szyn bez przenoszenia mocnych wstrząsów na ramę samochodu. Ponieważ wyściółka jest głównym składnikiem ulegającym zużyciu, jej materiał i grubość zostały zaprojektowane tak, aby zapewnić przewidywalną, stopniowo zużywającą się powierzchnię, którą można sprawdzić i wymienić na długo, zanim wpłynie to na jakość jazdy lub integralność styku z szyną.

Scenariusze zastosowań i kryteria wyboru

Prowadnice przesuwne wind są stosowane w windach pasażerskich, windach towarowych i zespołach przeciwwagi, przy odpowiedniej konfiguracji zależnej przede wszystkim od prędkości znamionowej windy, obciążenia kabiny i profilu szyny prowadzącej. Prawidłowe dopasowanie tych zmiennych wpływa na jakość jazdy, poziom hałasu i częstotliwość planowania wymiany wkładek przez zespoły konserwacyjne.

Prędkość znamionowa jest na ogół najbardziej wpływowym czynnikiem przy wyborze ślizgaczy prowadzących, ponieważ wyższe prędkości zwiększają zarówno częstotliwość zdarzeń kontaktu z szyną, jak i wrażliwość pasażerów na wszelkie przenoszone wibracje. Poniższy wykres pierścieniowy ilustruje ogólny, reprezentatywny podział najczęściej stosowanych prowadnic ślizgowych w różnych przypadkach użycia dźwigów, co jest przydatnym kontekstem przy ocenie typowych wzorców popytu w portfelu budynków lub flocie.

Przed zapoznaniem się z wykresem warto zauważyć, że rzeczywiste proporcje różnią się w zależności od regionu, rodzaju budynku i wieku wind, dlatego poniższe liczby należy czytać jako ogólny reprezentatywny wzór, a nie dokładny pomiar rynku. Wykres dzieli typowe użycie prowadnic ślizgowych na cztery szerokie kategorie: windy osobowe o małej i średniej prędkości, windy towarowe i towarowe, zespoły przeciwwag w różnych klasach prędkości oraz projekty modernizacji lub wymiany. Ten rodzaj zestawienia pomaga zilustrować, dlaczego kryteria wyboru materiału na wykładzinę tak bardzo różnią się w przypadku zastosowań w transporcie towarowym i w zastosowaniach pasażerskich pracujących przy wyższym cyklu pracy.

Największym segmentem w tym reprezentatywnym podziale są windy osobowe o małej i średniej prędkości, co odzwierciedla, jak szeroko stosowane są ślizgowe prowadnice w budynkach mieszkalnych i komercyjnych, gdzie prędkości znamionowe mieszczą się w wygodnym zakresie roboczym dla kontaktu ślizgowego. Windy towarowe i towarowe stanowią kolejny co do wielkości segment, ponieważ w tych zastosowaniach na ogół priorytetem jest trwałość nośności w stosunku do płynniejszej charakterystyki jazdy związanej z ślizgami prowadnic rolkowych. Zespoły przeciwwag wydają się stanowić znaczący udział, ponieważ przesuwne ślizgi prowadzące są powszechnie stosowane w przeciwwagach, nawet w windach, w których sam wagon został zmodernizowany do rolek prowadzących, ponieważ komfort jazdy przeciwwagi jest mniej krytyczny dla pasażerów. Projekty modernizacyjne i modernizacyjne stanowią mniejszy, ale stały udział, co odzwierciedla ciągły cykl wymiany starzejących się flot wind. Ten wzór wyjaśnia również, dlaczego wielu producentów części do wind utrzymuje szeroką gamę stylów wsporników, ponieważ projekty modernizacji często muszą odpowiadać starszym konfiguracjom montażowym OEM wielu oryginalnych marek. Menedżerowie obiektów nadzorujący duże portfolio wind często uznają za przydatne wewnętrzne śledzenie tego rodzaju podziału użytkowania, ponieważ pomaga to przewidzieć, które materiały wykładzin i typy wsporników będą podlegały największej liczbie wymian. Rozpoznanie, do jakiego segmentu należy dana winda, jest praktycznym pierwszym krokiem przed zwróceniem się o wycenę do producenta lub dostawcy butów prowadzących.

Szczegółowe porównanie ślizgów i prowadnic rolkowych

Zarówno przesuwne ślizgi prowadzące, jak i rolkowe ślizgi prowadzące, utrzymują kabinę windy w jednej linii z szyną prowadzącą, ale różnią się znacznie mechanizmem, charakterystyką jazdy i profilem konserwacji. Zrozumienie tych różnic pomaga kupującym uniknąć określania niewłaściwego typu komponentu dla znamionowej prędkości i cyklu pracy danej windy.

Materiał wykładziny jest kolejnym ważnym punktem porównawczym samych prowadnic ślizgowych, ponieważ różne wykładziny polimerowe zapewniają różną trwałość w podobnych warunkach pracy. Poniższy skumulowany wykres kolumnowy porównuje względny wpływ trzech popularnych materiałów wykładzinowych na dwa czynniki operacyjne: odporność na zużycie i skuteczność tłumienia hałasu, dając łączny obraz tego, jak każdy materiał rezygnuje z tych dwóch właściwości.

Zanim spojrzysz na wykres, zwróć uwagę, że rzeczywista trwałość zużycia i poziom hałasu zależą w dużym stopniu od stanu szyn, praktyk smarowania i cyklu pracy windy, więc pokazane wartości stanowią ogólne porównania względne, a nie ustalone gwarancje dla dowolnej instalacji. Trzy porównywane materiały to standardowy nylon, samosmarujący nylon z olejem i POM. Każda kolumna jest podzielona na dwa ułożone w stos segmenty reprezentujące względny udział w odporności na zużycie i względny udział w tłumieniu hałasu, więc całkowita wysokość kolumny odzwierciedla ogólną względną wydajność obu współczynników.

Wykres pokazuje wyraźny postęp od nylonu standardowego przez nylon z olejem do POM, przy czym całkowita wysokość kolumny rośnie zarówno pod względem odporności na zużycie, jak i tłumienia hałasu, w miarę jak materiały stają się bardziej wyspecjalizowane. Standardowy nylon zazwyczaj oferuje najbardziej podstawowy profil wydajności spośród trzech, dlatego pozostaje powszechny w transporcie towarowym i zastosowaniach o niższym cyklu pracy, gdzie efektywność kosztowa komponentów przewyższa korzyści wynikające z wydłużonej żywotności wykładziny. Samosmarujący nylon z dodatkiem oleju wykazuje znaczący wzrost odporności na zużycie, ponieważ osadzony środek smarny zmniejsza tarcie powierzchniowe w punkcie styku, co również przyczynia się do umiarkowanej poprawy tłumienia hałasu. POM wykazuje w tym porównaniu najlepszą łączną wydajność, głównie ze względu na wyższą sztywność właściwą i stabilność wymiarową, co pomaga utrzymać stałą geometrię styku z szyną przez dłuższy okres międzyobsługowy. Postęp ten ilustruje, dlaczego w projektach modernizacji wind i windach pasażerskich o większym cyklu pracy często stosuje się wykładziny z POM lub nylonu zatopionego w oleju zamiast standardowego nylonu, mimo że standardowy nylon pozostaje rozsądnym wyborem w przypadku zastosowań o niższych wymaganiach. Warto zauważyć, że na skuteczność tłumienia hałasu wpływa także kalibracja sprężyny i ustawienie szyny, a nie sam materiał wykładziny, dlatego też wybór wykładziny powinien być brany pod uwagę wraz z właściwymi praktykami montażu i regulacji. Zespoły konserwacyjne porównujące opcje wykładzin powinny zwrócić się do producenta o wskazówki dotyczące oczekiwanej żywotności dla konkretnej prędkości windy i cyklu pracy, zamiast polegać wyłącznie na ogólnych porównaniach materiałów, takich jak to pokazane tutaj. Ponieważ wymiana wykładziny jest rutynową czynnością konserwacyjną, wielu nabywców standaryzuje jeden materiał wykładziny w całej flocie, aby uprościć planowanie zapasów i wymiany.

Trendy branżowe w zakresie zgodności butów prowadzących i prędkości szyn

Ponieważ znamionowe prędkości wind ogólnie wykazują tendencję wzrostową w nowych instalacjach, związek pomiędzy typem ślizgacza prowadzącego a prędkością szyny staje się coraz ważniejszym elementem dyskusji dotyczących specyfikacji. Poniższy wykres punktowy przedstawia ogólny, ilustracyjny obraz rozkładu zużycia prowadnic ślizgowych i prowadnic rolkowych w całym zakresie prędkości znamionowych windy, w oparciu o ogólne obserwacje branżowe, a nie konkretny, zmierzony zbiór danych.

Przed zapoznaniem się z wykresem warto podkreślić, że indywidualne wymagania budowlane, jakość szyn i oczekiwania dotyczące komfortu jazdy mogą przesunąć dany projekt w stronę któregokolwiek typu butów prowadzących poza tym ogólnym schematem. Każdy punkt na wykresie reprezentuje przykład ogólnego zastosowania, naniesiony z prędkością znamionową na osi poziomej i względnym priorytetem zapotrzebowania na jazdę na osi pionowej, aby zilustrować, gdzie zastosowania ślizgowych prowadnic ślizgowych mają tendencję do skupiania się w porównaniu z zastosowaniami ślizgów rolkowych.

Wzór rozproszenia przedstawia zastosowania ślizgowych prowadnic, w jaśniejszym odcieniu, skupiające się w kierunku obszaru wykresu charakteryzującego się mniejszą prędkością i niższym priorytetem komfortu jazdy, podczas gdy zastosowania rolek prowadzących, w ciemniejszym odcieniu, skupiają się w kierunku obszaru charakteryzującego się większą prędkością i wyższym komfortem jazdy. To skupienie odzwierciedla ogólny wzorzec branżowy, w którym kontakt ślizgowy pozostaje w pełni odpowiedni przy niższych prędkościach, ponieważ wibracje związane z tarciem i wytwarzanie ciepła pozostają w możliwym do kontrolowania zakresie. Wraz ze wzrostem prędkości znamionowej zwykle rosną również oczekiwania dotyczące komfortu jazdy, szczególnie w budynkach komercyjnych i wielopiętrowych budynkach pasażerskich, co powoduje zmianę preferencji specyfikacji w kierunku prowadnic rolkowych, które redukują wibracje spowodowane tarciem przy wyższych prędkościach jazdy. Na środku wykresu znajduje się widoczna strefa przejściowa, w której pojawiają się oba typy butów prowadzących, odzwierciedlająca rzeczywiste projekty, w których sama prędkość nie determinuje w pełni wyboru, ponieważ czynniki takie jak jakość kolei, sposób wykorzystania budynku i budżet na modernizację również odgrywają rolę. Ta strefa przejściowa jest ważnym wnioskiem dla zespołów zajmujących się specyfikacjami, ponieważ pokazuje, że windy średniej prędkości nie są automatycznie ograniczone do jednego typu prowadnic i należy je oceniać na podstawie kombinacji czynników, a nie samej prędkości. Wyjaśnia to również, dlaczego niektórzy producenci wind i wykonawcy modernizacji nadal wybierają dobrze zaprojektowane ślizgowe ślizgacze, w tym sprężynowe i kompozytowe, nawet przy prędkościach, przy których ślizgi rolkowe są powszechne, szczególnie gdy priorytetem pozostaje efektywność kosztowa i prostota mechaniczna. Dla nabywców zarządzających flotą wind o różnej prędkości ten wzorzec jest przydatnym punktem wyjścia do grupowania jednostek według prawdopodobnego typu prowadnicy przed zwróceniem się o wycenę do producenta lub dostawcy prowadnic przesuwnych windy.

Ten rodzaj pracy związanej z dopasowaniem aplikacji jest korzystny dla producenta z szerokim doświadczeniem praktycznym w zakresie wind wielu marek i klas prędkości. Fabryka części do wind Ningbo Yinzhou Fukangda, założona w 2006 roku z siedzibą w Da'ao Industrial Park, dystrykt Yinzhou, miasto Ningbo, prowincja Zhejiang, jest producentem części do wind i fabryką specjalizującą się w badaniach, rozwoju, produkcji i sprzedaży elementów wind, w tym prowadnic ślizgowych. Centrum produkcyjne firmy obsługuje szeroką gamę sprzętu komputerowego i sprzętu do przetwarzania tworzyw sztucznych, a także dojrzałe linie produkcyjne do montażu i procedury kontrolne, zapewniając stałą precyzję i jakość wszystkich dostaw. W ciągu swojej historii firma zbudowała doświadczenie we współpracy z uznanymi markami wind, w tym Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific i Suzuki, co odzwierciedla szeroką znajomość konfiguracji wsporników i profili szyn stosowanych w różnych systemach wind, co jest szczególnie istotne w przypadku projektów modernizacji i modernizacji flot wind różnych marek.

Wskazówki dotyczące konserwacji zapewniające długoterminową i niezawodną pracę

Rutynowa kontrola i terminowa wymiana wykładziny zapewniają niezmienne działanie ślizgowych prowadnic przez cały okres użytkowania windy. Ponieważ tuleja jest zaprojektowana jako element ulegający zużyciu, ustrukturyzowany harmonogram przeglądów jest na ogół skuteczniejszy niż czekanie na zauważalne problemy z jakością jazdy przed podjęciem działań.

1. Regularnie sprawdzaj grubość wykładziny i stan powierzchni, sprawdzając nierównomierne zużycie, które może wskazywać na niewspółosiowość szyny lub nadmierny nacisk sprężyny.
2. Upewnij się, że smarowanie szyn jest stosowane i utrzymywane zgodnie z wymaganiami operacyjnymi windy, ponieważ niewystarczające smarowanie przyspiesza zużycie okładzin ślizgowych.
3. Sprawdź napięcie sprężyny i luz w butach sprężynowych, aby upewnić się, że mieszczą się one w zakresie regulacji określonym przez producenta.
4. Nasłuchuj nietypowych dźwięków lub wibracji podczas pracy, które często sygnalizują zużycie wykładziny, niewspółosiowość szyny lub poluzowany wspornik montażowy, zanim pojawią się bardziej widoczne objawy.
5. Sprawdź, czy śruby wspornika montażowego są dokręcone z odpowiednim momentem, ponieważ z biegiem czasu wibracje mogą stopniowo poluzować elementy mocujące zarówno w zespołach prowadnic wózka, jak i przeciwwagi.
6. Wymień wkładki proaktywnie, gdy zużycie zbliży się do minimalnej grubości zalecanej przez producenta, zamiast czekać, aż kontakt z szyną ulegnie pogorszeniu.

Prowadzenie prostego dziennika kontroli, w którym rejestrowane są pomiary grubości tulei na przestrzeni czasu, ułatwia przewidywanie terminu wymiany i planowanie zapasów części zamiennych zamiast reagowania na nieoczekiwane zużycie. Ponieważ wymiana tulei jest zazwyczaj rutynową i mało złożoną czynnością w porównaniu z serwisem łożysk ślizgowych prowadnic tocznych, wiele zespołów konserwacyjnych traktuje ją jako część standardowej okresowej wizyty serwisowej. Współpraca z producentem prowadnic ślizgowych wind, który oferuje stałą jakość produktów i łatwo dostępne wymienne wkładki, pomaga zminimalizować czas przestoju wind w trakcie rutynowej konserwacji.
