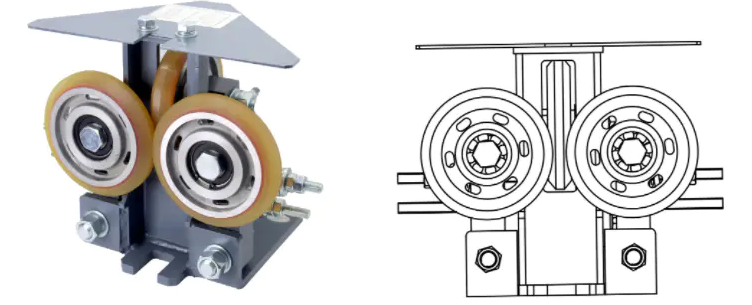

1. Cztery podstawowe technologie Buty z prowadnicami rolkowymi
Precyzyjna konstrukcja łożyska: zmniejsza opór toczenia
Łożyska kulkowe skośne dwurzędowe: wytrzymują obciążenia promieniowe i osiowe, zapewniając szybkie obracanie się rolek bez zakleszczania
Regulacja napięcia wstępnego: Mechanizm sprężynowy lub hydrauliczny utrzymuje stały kontakt rolki z szyną prowadzącą, zapobiegając odbijaniu się.
Rolki z materiału polimerowego: równoważą amortyzację i odporność na zużycie
Rolki poliuretanowe (PU): Wysoce elastyczne i odporne na zużycie, pochłaniające mikrowibracje powstałe na skutek nierówności szyny prowadzącej.
Rolki z kompozytu nylonowego: odpowiednie do szybkich wind (>2,5 m/s), o dużej odporności na odkształcenia.
Dynamiczna samonastawna struktura: kompensuje ugięcie szyny prowadzącej
Montaż pływający: umożliwia rolce dostosowanie się do błędów montażu szyny prowadzącej w zakresie ±3°.
Elastyczny system wsparcia: Gumowe podkładki lub sprężyny amortyzują przejściowe siły uderzenia (np. podczas zatrzymania awaryjnego).
Innowacyjna technologia smarowania: bezobsługowa i długa żywotność
Łożyska samosmarujące: Zbudowane z grafitu lub PTFE, nie jest wymagane zewnętrzne smarowanie.
Uszczelniona konstrukcja: Odporna na kurz i wodę, zapobiegająca przedostawaniu się zanieczyszczeń do rolek i wpływaniu na wydajność.
2. Problemy i rozwiązania typowych rolek prowadzących podnośnika (Poradnik konserwacji)
Nieprawidłowe zużycie rolek
- Nierówne zużycie powierzchni rolek
Możliwe przyczyny:
Odchylenie montażu szyny prowadzącej (przekroczona tolerancja pozioma/pionowa)
Niezrównoważone obciążenie samochodu prowadzące do nadmiernej siły po jednej stronie
Niekwalifikowany materiał rolkowy (niewystarczająca twardość lub uszkodzenie)
Rozwiązanie:
Sprawdź prostotę szyny prowadzącej: Użyj laserowego narzędzia do wyrównywania, aby upewnić się, że odchylenie jest mniejsze niż 0,5 mm/m.
Dostosuj wyważenie samochodu: Sprawdź konfigurację przeciwwagi, aby zapewnić równomierny rozkład obciążenia.
Wymień rolki odporne na zużycie: Wybierz poliuretanowe (PU) lub nylonowe materiały kompozytowe (zalecana twardość Shore'a 75A-85A).
- Przedwczesne pęknięcie lub odkształcenie wałka
Możliwe przyczyny:
Przeciążenie (przekroczenie 150% obciążenia znamionowego)
Zbyt wysoka temperatura otoczenia (>60°C) powodująca zmiękczenie wałka PU
Korozja chemiczna (np. mocne kwasy lub zasady w środkach czyszczących)
Rozwiązanie:
Zainstaluj urządzenie zabezpieczające przed przeciążeniem: Połącz system sterowania windą, aby ograniczyć działanie przeciążenia.
Wymień rolki odporne na wysoką temperaturę: Wybierz materiały kompozytowe z nylonu lub PTFE (odpowiednie dla temperatur od -30°C do 120°C).
Unikaj kontaktu chemicznego: Do czyszczenia używaj neutralnego rozpuszczalnika (takiego jak alkohol).
Nienormalny hałas operacyjny
- „Skrzypiący” dźwięk podczas toczenia
Możliwe przyczyny:
Brak oleju łożyskowego lub przedostanie się pyłu
Zużyty sworzeń walcowy powodujący zwiększenie luzu
Twarde cząstki (takie jak piasek i żwir) na powierzchni szyny prowadzącej
Rozwiązanie:
Oczyść i nasmaruj łożyska: Użyj smaru wysokotemperaturowego (takiego jak smar na bazie litu). Łożyska uszczelnione należy natychmiast wymienić.
Wymiana sworznia: Sprawdź średnicę sworznia pod kątem zużycia (>0,2 mm wymaga wymiany). Oczyść szyny prowadzące: Użyj drobnego papieru ściernego, aby wypolerować powierzchnię styku szyny prowadzącej w celu usunięcia zanieczyszczeń.
- „Brzęczące” wibracje o wysokiej częstotliwości
Możliwe przyczyny:
Awaria wyważenia dynamicznego rolek (np. uszkodzenie łożyska wewnętrznego)
Rezonans pomiędzy prędkością roboczą windy a częstotliwością drgań własnych rolki
Rozwiązanie:
Wymień zespół rolek: Preferuj oryginalne części (dokładność wyważenia dynamicznego ≤ 0,5 g·cm).
Dostosuj krzywą działania windy: Użyj falownika, aby zmniejszyć przyspieszenie i uniknąć rezonansowego pasma częstotliwości.
Zakleszczenie buta prowadzącego
- Powolne obroty rolek
Możliwe przyczyny:
Korozja łożysk (spowodowana wilgotnym środowiskiem)
Za mały luz pomiędzy rolką a szyną prowadzącą (nieprawidłowy montaż)
Rozwiązanie:
Wymień łożyska ze stali nierdzewnej: Odpowiednie do środowisk o dużej wilgotności (np. windy w garażach podziemnych).
Wyreguluj luz prowadnicy: Do pomiaru użyj szczelinomierza; zaleca się zachowanie luzu 0,5-1 mm na stronę (patrz normy producenta).
Inne awarie systemowe
- Płytka prowadząca jest całkowicie odchylona lub luźna.
Możliwe przyczyny:
Luźne śruby mocujące (z powodu wibracji)
Zdeformowany wspornik ślizgacza prowadzącego (w wyniku uderzenia zewnętrznego)
Rozwiązanie:
Dokręcić śruby i nałożyć uszczelkę zapobiegającą poluzowaniu: Użyć klucza dynamometrycznego (dokręcić momentem zalecanym przez producenta).
Wyrównaj lub wymień wspornik: Użyj poziomicy, aby sprawdzić płaskość wspornika (błąd <1 mm/m).
3. Często zadawane pytania (FAQ) dotyczące butów z prowadnicami rolkowymi do wind
- Jak ustalić, czy wałek wymaga wymiany?
Kryteria wymiany:
Zużycie: Zmniejszenie średnicy rolki > 2 mm (mierzone suwmiarką).
Pęknięcia powierzchniowe: Widoczne pęknięcia lub łuszczenie się.
Nienormalny hałas/wibracje: Zauważalne skrzypienie lub drżenie podczas pracy.
- Czy prowadnice rolkowe wymagają smarowania?
Większość tego nie robi:
W nowoczesnych ślizgaczach rolkowych zastosowano łożyska samosmarujące (takie jak PTFE wypełniony grafitem).
Wyjątki: Starsze modele lub środowiska specjalne (wysokie temperatury) mogą wymagać niewielkiej ilości smaru wysokotemperaturowego.
- Dlaczego rolki zużywają się przedwcześnie?
Najczęstsze przyczyny:
Odchylenie montażowe prowadnicy (> 1mm/m).
Chroniczne niezrównoważone obciążenie samochodu (np. ciężkie przedmioty są zawsze umieszczane po jednej stronie).
Stosowanie rolek niskiej jakości (twardość nie odpowiada normie).
- Czy prowadnice rolkowe nadają się do szybkobieżnych wind? Zastosowanie:
Windy wolnobieżne (≤1,75 m/s): Wystarczą zwykłe rolki PU.
Windy szybkobieżne (≥2,5 m/s): Wymagane są nylonowe rolki kompozytowe z precyzyjnymi łożyskami.
- Jak mogę zmniejszyć hałas prowadnic rolkowych?
Środki redukcji hałasu:
Wybierz wsporniki butów prowadzących z elastycznymi podkładkami (konstrukcja pochłaniająca wibracje).
Zapewnij gładkie połączenia szyn prowadzących (wypoleruj obszar przejściowy).
Wymień ciche łożyska.
