But prowadzący rolkowy lub ślizgowy but prowadzący, który typ ma zastosowanie
Krótka odpowiedź jest taka, że But prowadzący rolkę windy jest lepszym rozwiązaniem dla szybkich wind osobowych w średnich i wysokich budynkach, podczas gdy But prowadzący prowadnicę ślizgową windy to stiardowy wybór w przypadku wind towarowych i dźwigów pasażerskich o niższej prędkości. Obydwa należą do szerszej kategorii typów prowadnic wind, a właściwy wybór zależy prawie całkowicie od prędkości samochodu, rozkładu obciążenia i tego, ile płynności jazdy faktycznie potrzebuje budynek.
Pomiędzy szyną prowadzącą windy a kabiną lub przeciwwagą znajduje się ślizgacz prowadzący, który utrzymuje oba elementy w ruchu w górę i w dół wzdłuż szyny, bez odchylania się, przechylania lub kołysania podczas jazdy. Ten pojedynczy element ma bezpośredni wpływ na komfort jazdy, zużycie szyn i ilość konserwacji wymaganej przez system dźwigu w całym okresie jego użytkowania.
Jak but prowadzący faktycznie działa wewnątrz wału
Każdy ślizgacz prowadzący, niezależnie od typu, zbudowany jest z trzech podstawowych części: okładziny ślizgacza stykającej się z szyną, korpusu szyny prowadzącej, po którym się porusza, oraz gniazda ślizgacza prowadzącego, które mocuje zespół do ramy samochodu lub ramy przeciwwagi. W konstrukcjach ślizgowych w górnej części można również umieścić miskę olejową, która podaje smar pomiędzy wyściółką buta a powierzchnią szyny, co zmniejsza tarcie i wydłuża żywotność okładziny.
Podstawowe komponenty w skrócie
- Wyściółka obuwia, powierzchnia użytkowa stykająca się bezpośrednio z szyną prowadzącą
- Korpus szyny prowadzącej, pionowy tor stalowy przebiegający przez wał
- Prowadnica siedziska buta, wspornik łączący but z samochodem lub przeciwwaga
- Miska olejowa, występująca w typach ślizgowych, służąca do smarowania okładziny i styku szyny
Po zmontowaniu i wyrównaniu tych części klocek prowadzący utrzymuje ramę samochodu w jednej pionowej ścieżce, dlatego właśnie dokładność wyrównania podczas montażu ma tak samo duże znaczenie, jak jakość materiału samego klocka.

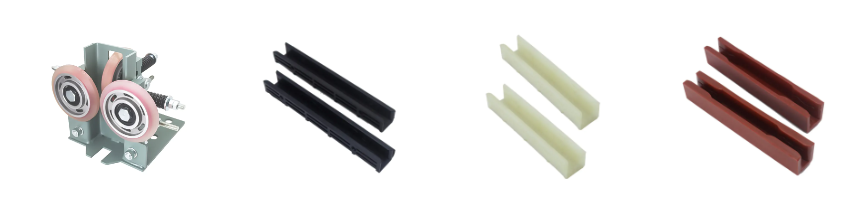

Struktura buta z prowadnicą rolkową i miejsca, w których sprawdza się najlepiej
Prowadnica rolkowa zastępuje stałą wykładzinę ślizgową zestawem obrotowych kół, które toczą się po powierzchni szyny prowadzącej, zamiast się po niej ciągnąć. Ponieważ punkt styku toczy się, a nie ślizga, tarcie gwałtownie spada, co pozwala na jazdę z większymi prędkościami przy zauważalnie mniejszym wibracji przenoszonym do kabiny.
Ten toczący się kontakt jest głównym powodem: a producent prowadnic rolkowych zazwyczaj jest ukierunkowany na windy osobowe w wyższych budynkach, gdzie prędkość i jakość jazdy wzrastają razem. Prowadnice rolkowe są również powszechne w projektach modernizacyjnych, w których starsza winda jest modernizowana do szybszej jednostki pasażerskiej bez zmiany istniejącej szyny prowadzącej.
| Funkcja | Typowe zachowanie |
|---|---|
| Typ kontaktu | Kontakt koła tocznego z powierzchnią szyny |
| Poziom tarcia | Niska, zmniejsza gromadzenie się ciepła przy wyższych prędkościach |
| Potrzeba smarowania | Minimalne, łożyska kół wymagają jedynie okresowych kontroli |
| Wspólne ustawienie | Windy osobowe o średniej i dużej wysokości |
Struktura buta z prowadnicą ślizgową i miejsca, w których sprawdza się najlepiej
Przesuwny ślizgacz utrzymuje stałą okładzinę w ciągłym kontakcie z szyną, zamiast toczyć się po niej. Konstrukcja ta występuje w dwóch postaciach: stałego ślizgowego ślizgacza prowadzącego, który utrzymuje sztywną pozycję względem szyny, oraz elastycznego ślizgowego ślizgacza prowadzącego, który wykorzystuje mechanizm sprężynowy do pochłaniania małych nierówności szyny i zmniejszania wstrząsów przekazywanych do samochodu.
Stałe ślizgowe ślizgacze prowadzące są stosowane głównie w windach towarowych, gdzie prześwit po obu stronach ślizgacza powinien być stały, a szczelina pomiędzy okładziną a górną powierzchnią szyny jest zazwyczaj utrzymywana w zakresie 0,5 do 2 milimetrów . Ten ciasny, stały luz ma większe znaczenie w przypadku transportu towarowego, ponieważ nierównomierne obciążenie powoduje powtarzający się nacisk boczny na zespół ślizgacza prowadzącego.
Typy przesuwne stałe a elastyczne
- Stały ślizgowy ślizgacz, sztywne mocowanie, zwykle łączony z windami towarowymi
- Elastyczny ślizgowy ślizgacz z wykładziną podpartą sprężyną, powszechnie stosowany w wolnobieżnych windach pasażerskich
- Obydwa typy wykorzystują miskę olejową znajdującą się w górnej części buta, która zapewnia smarowanie wyściółki
- Obydwa typy nadają się do budynków średnich i wysokich, w których poruszają się mniejsze prędkości
Kupujący porównujący a dostawca prowadnic ślizgowych w porównaniu do opcji opartej na rolkach zwykle okazuje się, że typy ślizgowe są tańsze w utrzymaniu w wolniejszych systemach, ponieważ okładzina zużywa się w przewidywalny sposób, a okresy wymiany można łatwo zaplanować w oparciu o rutynowe serwisowanie.
Porównanie zakresu prędkości pomiędzy typami rolkowymi i ślizgowymi
Prędkość jest najbardziej wyraźną linią podziału pomiędzy dwoma typami prowadnic dźwigu. Poniższy wykres ilustruje ogólny zakres prędkości, do których każdy typ jest powszechnie dopasowywany w projektach dźwigów pasażerskich i towarowych.
Zakresy te są raczej ogólnymi wzorcami branżowymi niż ustalonymi limitami, ponieważ rzeczywisty sufit zależy od projektu całego systemu windy, a nie od samego płoza prowadzącego. Mimo to wzór wyjaśnia, dlaczego ślizgacze rolkowe dominują w ekspresowych i wielopiętrowych samochodach osobowych, podczas gdy typy ślizgowe są nadal powszechne w budynkach towarowych i niższych budynkach.
Różnice w tolerancji luzu dla typów butów prowadzących
Luz pomiędzy wyściółką buta a szyną bezpośrednio wpływa na intensywność ruchu samochodu na boki. Węższy i bardziej spójny luz generalnie zmniejsza wibracje, ale wymaga bardziej precyzyjnego montażu i wyrównania szyn.
Prowadnice rolkowe mają tendencję do pracy z węższą efektywną szczeliną, ponieważ koło utrzymuje stały kontakt toczny z szyną, natomiast ślizgi są ustawione z małym luzem roboczym, dzięki czemu okładzina nie zatyka się o powierzchnię szyny podczas jazdy.
Wzór przyjęcia butów z prowadnicami rolkowymi w wyższych budynkach
Wraz ze wzrostem wysokości budynków i prędkości poruszania się wind w nowych projektach budowlanych i modernizacyjnych, popyt stale przesuwa się w stronę systemów rolkowych do samochodów osobowych. Poniższa linia odzwierciedla ten ogólny trend kierunkowy, a nie stałą statystykę.
Zmiana ta wynika w dużej mierze z dwóch czynników stale zgłaszanych w dyskusjach na temat branży wind: rosnących oczekiwań dotyczących płynności jazdy w budynkach pasażerskich oraz rosnącego udziału projektów modernizacyjnych, które zwiększają prędkość wagonów bez wymiany całego systemu szynowego.
Porównanie wydajności w oparciu o kluczowe czynniki wyboru
Wybór pomiędzy konstrukcją rolkową a przesuwną często sprowadza się do rozważenia kilku czynników wydajności razem, a nie wyboru wyłącznie na podstawie prędkości. Poniższy wykres radarowy porównuje oba typy z pięcioma czynnikami powszechnie ocenianymi przez kupujących.
Prowadnice rolkowe na ogół uzyskują lepsze wyniki pod względem prędkości, płynności jazdy i kontroli hałasu, podczas gdy ślizgowe buty prowadzące mają tendencję do uzyskiwania wyższych wyników w zakresie prostoty konserwacji i obsługi ładunków w transporcie towarowym, dlatego windy towarowe nadal w dużym stopniu opierają się na stałych konstrukcjach przesuwnych.
Wymagania instalacyjne, które wpływają na wydajność długoterminową
Prawidłowa instalacja określa, czy któryś z typów ślizgów prowadzących będzie działał zgodnie z oczekiwaniami przez cały okres użytkowania windy. Po zamontowaniu górne i dolne ślizgi prowadzące muszą być zamontowane na tej samej linii pionowej, bez przekrzywień lub skręcenia między nimi, a oba muszą znajdować się w jednej linii ze środkiem zespołu szczęk zabezpieczających.
W przypadku stałych ślizgowych ślizgów prowadzących stosowanych szczególnie w windach towarowych prześwit po obu stronach ślizgacza powinien pozostać stały na całej długości przesuwu, a szczelina między okładziną a górną powierzchnią szyny powinna być zazwyczaj utrzymywana w granicach 0,5 do 2 milimetrów zakres opisany wcześniej. Błędne ustawienie luzu w którąkolwiek stronę szybko objawia się nierównym zużyciem lub trudniejszą jazdą.
Punkty kontrolne instalacji warte potwierdzenia
- Buty górne i dolne ustawione na jednej pionowej linii
- Brak widocznego przekrzywienia lub skręcenia gniazda buta prowadzącego
- Wyrównanie wyśrodkowane względem szczęki zabezpieczającej po obu stronach kabiny i przeciwwagi
- Stały prześwit boczny utrzymywany na całym torze szyny
- Miska olejowa napełniona i działa prawidłowo w butach ślizgowych
Przewodnik dopasowywania typu buta do budynku i zastosowania w windzie
Wybór pomiędzy prowadnicą rolkową windy a prowadnicą przesuwną windy staje się prosty, gdy profil budynku i zadanie windy są jasne. Poniższa tabela podsumowuje ogólne wzorce, którymi zazwyczaj kierują się nabywcy i zespoły zajmujące się częściami do wind.
| Profil budynku lub windy | Powszechnie dopasowany typ buta prowadzącego |
|---|---|
| Wysoka winda osobowa | Prowadnica rolkowa |
| Winda osobowa średniej wysokości | Prowadnica rolkowa or elastic sliding guide shoe |
| Winda osobowa wolnobieżna | Elastyczny ślizgowy but prowadzący |
| Winda towarowa | Naprawiono przesuwny but prowadzący |
| Modernizacja wraz ze zwiększeniem prędkości | Prowadnica rolkowa replacement |
Zespoły obiektowe pracujące nad projektem wymiany butów prowadzących windy często zaczynają od tego samego dopasowania profilu, zanim poproszą o próbki od: niestandardowy but prowadzący windę dostawcy, ponieważ dopasowanie istniejącej szerokości szyny i wymiarów siedziska ślizgacza jest tak samo ważne, jak dopasowanie samego typu ślizgacza prowadzącego.
Rozpoznawanie, kiedy but prowadzący wymaga wymiany
Buty przewodników zużywają się stopniowo, a większość zespołów zajmujących się konserwacją wind uczy się zwracać uwagę na kilka spójnych znaków ostrzegawczych, zamiast czekać na pełną awarię. Nietypowe ruchy samochodu na boki, zgrzytanie lub skrzypienie w pobliżu górnej lub dolnej części ramy samochodu oraz widoczne rowki zużycia na wyściółce buta to najczęstsze wczesne oznaki.
Zespoły zaopatrzeniowe zajmujące się programem wymiany ślizgów prowadzących windy zazwyczaj wymagają przed złożeniem zamówienia pasujących wymiarów zarówno pod względem szerokości szyny, jak i gniazda ślizgacza prowadzącego, ponieważ nawet dobrze wykonany ślizgacz będzie się słabo sprawdzał, jeśli dopasowanie do istniejącej szyny będzie nieprawidłowe. Praca z ustaloną fabryka obuwia prowadzącego windy w Chinach oparta na relacjach dostaw często skraca proces dopasowywania, ponieważ zespoły produkcyjne mogą odwoływać się do rysunków profili szyn bezpośrednio w stosunku do istniejącego oprzyrządowania.
O fabryce części wind Ningbo Yinzhou Fukangda
Fabryka części do wind Ningbo Yinzhou Fukangda została założona w 2006 roku i znajduje się w parku przemysłowym Da'ao w dystrykcie Yinzhou w mieście Ningbo w prowincji Zhejiang w Chinach. Firma koncentruje się na badaniach, rozwoju, produkcji i sprzedaży części do wind, pracując zarówno jako producent prowadnic wind, jak i producent szyn prowadzących windy, obsługując krajowe i międzynarodowe łańcuchy dostaw wind.

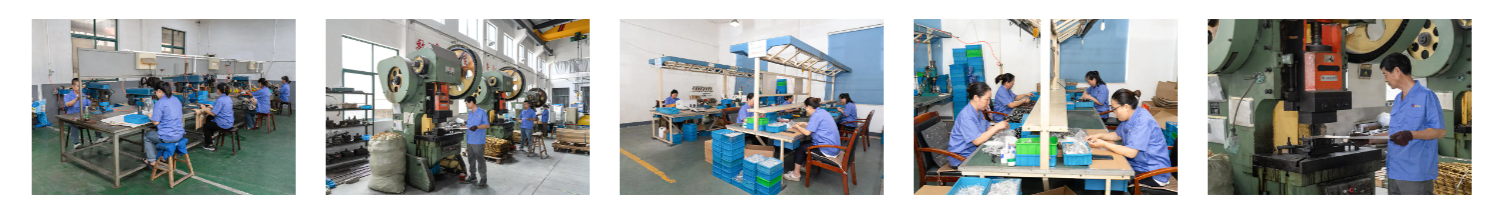

Centrum produkcyjne obsługuje szereg zaawansowanych urządzeń i urządzeń do przetwarzania tworzyw sztucznych, a także dojrzałe linie montażowe i procedury kontrolne, zapewniając precyzję, jakość i stabilną ciągłość dostaw w każdej partii produkcyjnej. jako But prowadzący windę OEM and Producent obuwia prowadzącego windy w Chinach , Fukangda nawiązała długoletnią współpracę z uznanymi markami wind działającymi na rynku krajowym, w tym relacje obejmujące kanały projektowe Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki i Singlin, co odzwierciedla silną reputację zbudowaną przez lata stałych dostaw w branży części do wind.
Często zadawane pytania
Jest to urządzenie ślizgowe lub toczne montowane pomiędzy kabiną windy lub przeciwwagą a szyną prowadzącą, ograniczające ruch do jednej ścieżki pionowej.
Stabilizuje kabinę lub przeciwwagę na szynie, zapobiegając uginaniu się, przechylaniu lub kołysaniu podczas jazdy windy w górę i w dół.
Typowa konfiguracja wykorzystuje cztery ślizgacze prowadzące na ramie samochodu i cztery na ramie przeciwwagi, umieszczone w górnym i dolnym narożniku każdego z nich.
Siedzisko i korpus szyny są zazwyczaj wykonane z metalu, natomiast wyściółka buta jest często wykonana z materiału odpornego na zużycie, zaprojektowanego w celu zmniejszenia tarcia o szynę.
Szyny prowadzące są dostępne w szerokiej gamie standardowych rozmiarów profili w kształcie litery T, przy czym odpowiedni rozmiar jest dobierany na podstawie masy samochodu, prędkości i rozpiętości szyn między wspornikami.
Szyny są montowane sekcja po sekcji na wspornikach ściennych wewnątrz szybu, sprawdzane pod kątem wyrównania w pionie i łączone za pomocą nakładek stykowych przed zamontowaniem ślizgów prowadzących.
Technicy mierzą szerokość szyny, płaskość powierzchni roboczej i wyrównanie pionowe wzdłuż wału za pomocą suwmiarki i sprawdzają prostoliniowość w wielu punktach.
